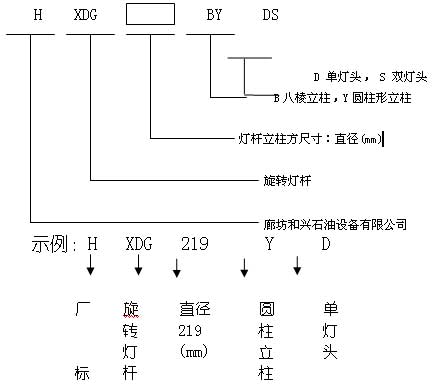

一、旋转灯杆编号说明
二、HXDG-219YD系列旋转灯杆的用途
HXDG-219YD系列旋转灯杆主要用于石油、天然气输气站外照明的路灯。不方便使用升降车换灯泡和维修站点使用旋转灯杆,能方便快捷的换灯泡和进行维修。也可用于公路两旁的路灯,公共场所的照明灯。
三、HXDG-219YD系列旋转灯杆的结构
HXDG-219YD系列旋转灯主要由:灯罩,旋转灯杆上灯杆,旋转灯杆铰链总成,圆灯杆立柱,蜗轮蜗杆卷扬机,ø5mm钢丝绳,卷扬机固定底座,锁紧螺栓,摇把,法兰,筋板,钢筋预埋件等组成。蜗轮蜗杆卷扬机由箱体,滚筒体,滚筒轴,蜗轮,蜗杆,铜套,盖板等组成。本旋转灯杆结构简单紧凑,设计合理,换灯泡方便快捷,便于安装,使用和维护。
四、HXDG-219YD系列旋转灯杆工作原理
HXDG-219YD系列旋转灯杆主要将蜗轮蜗杆传动自锁原理用于旋转灯杆上。当灯杆换灯泡和维修需要以铰链为圆心下降时,用摇把旋转卷扬机蜗杆,蜗杆传动蜗轮及滚筒,滚筒上的钢丝绳放松,灯杆靠自重下降就能方便的站在地面换灯泡。当灯杆需要起升时,用摇把旋转蜗杆,蜗杆传动蜗轮及滚筒,滚筒上的钢丝绳拉紧,钢丝绳拉着灯杆原铰链上升使灯杆垂直于地面。
五、HXDG-219YD、S系列旋转灯杆主要技术参数:
序号
|
名 称
|
灯杆立柱
规格
|
旋转灯杆规格
|
卷扬机钢丝绳规格
|
卷扬机拉力
|
卷扬机容绳量
|
1
|
6米灯杆
|
ф219×1500
|
HXDG-219*6000Y;D、S
|
ф5mm
|
50kg
|
2m
|
2
|
8米灯杆
|
ф219×1500
|
HXDG-219*8000Y;D、S
|
ф5mm
|
50kg
|
2m
|
3
|
12米灯杆
|
ф219×1500
|
HXDG-219*12000Y;D、S
|
ф5mm
|
50kg
|
2m
|
4
|
6米灯杆
|
ф219×1500
|
HXDG-219*6000B;D、S
|
ф5mm
|
50kg
|
2m
|
5
|
8米灯杆
|
ф219×1500
|
HXDG-219*8000B;D、S
|
ф5mm
|
50kg
|
2m
|
6
|
12米灯杆
|
ф219×1500
|
HXDG-219*12000B;D、S
|
ф5mm
|
50kg
|
2m
|
执行标准:CJ/T3076-1998
六.HXDG-219YD系列列旋转灯杆安装与使用
1.地面挖300×300×400的坑,用混凝土将钢筋预埋件固定。
2.将旋转灯杆吊到钢筋混凝土上,找正后将钢筋混凝土预埋件螺栓与旋转灯杆法兰固定。
3.电工接灯杆的电路线
4. 当灯杆换灯泡需要以铰链为圆心下降时,将锁紧螺栓卸掉,用摇把旋转蜗杆,蜗杆传动蜗轮及滚筒,滚筒上的钢丝绳放松,灯杆靠自重下降就能方便的站在地面换灯泡(灯杆下降时,灯杆倾斜的范围内禁止站人)。
5. 当灯杆需要起升时,用摇把旋转蜗杆,蜗杆传动蜗轮及滚筒,滚筒上的钢丝绳拉紧,钢丝绳拉着灯杆原铰链上升使灯杆垂直于地面,然后将锁紧螺栓固定。
七、HXDG-219YD系列旋转灯杆注意事项
1、HXDG-219Y系列旋转灯杆的外壳应保持接地良好。
2、在旋转灯杆的操作时必须二人,一人用摇把旋转蜗杆,另一扶持张开的圆形立柱并进行了望。为了安全,灯杆下降时、灯杆倒下的范围内禁止站人。
3、经常检查锁紧螺栓是否紧固。
4、使用一年后在蜗轮蜗杆上涂少量黄油,在铜套处滴点机油。
5、圆旋转灯杆立柱上升时,两半在闭合时手不要放在闭合处,以防造成手夹伤。
|
