HJC-70L液压钢绳绞车-液压原理图

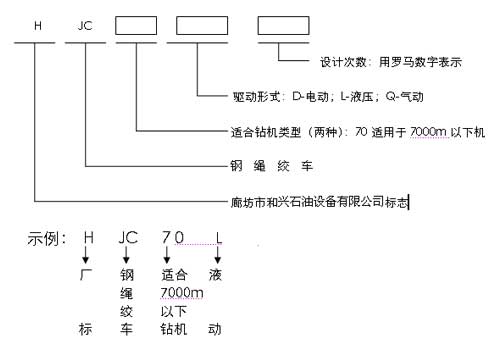

HJC-70L液压钢绳绞车是通过一种液压--机械传动装置将过去由人工完成的繁重的抽钢绳作业，改为由液压传动完成，这种装置就是我厂生产的HJC-70L液压钢绳绞车。该装置基本原理如传动示意图。

1、传动系统：由液压马达3、链条传动付5、6、用户自备钢丝绳轮盘9、引绳滚筒4、单面牙嵌离合器2、8、支架1等组成。

2、抽绳系统由引绳滚筒4、单面牙嵌离合器2组成; 穿绳系统由单面牙嵌离合器8、用户自备钢丝绳轮盘9等组成。

3、液力操纵机构由手动换向阀11、速度调节阀10、压力调节阀22、压力表14、压力表开关15、顺序阀12、高压胶管19、20，快插接头17、21等组成。

4、机座及轴承座：由H型钢焊接成的机座1，通过螺栓与引绳滚筒轴承座及用备的钢丝绳轮盘轴承座相连接。

HJC-70L液压钢绳绞车利用钻井队液压大钳的液压泵通过高压液压管线与液压钢绳绞车的液压控制阀组相连接，液压大钳的液压泵输出的高压液压油驱动液压钢绳绞车的液马转动，液马达通过链条带动引绳滚筒或大绳滚筒（钢丝绳轮盘）转动从而完成大绳的抽绳和穿绳作业。

   1、抽绳作业时：挂单面牙嵌合离合器8，启动液压力操纵机构操作手动换向阀11液压油通过高压管线进入液马达18、液马旋转，使用户自备的钢丝绳轮盘9带动钢绳旋回轮盘。

2、穿绳作业时：挂单面牙嵌合离合器2，摘开单面牙嵌离合器8，启动液压力操纵机构操作手动换向阀11液压油通过高压管线进入液马达18、液马旋转，使引绳滚筒4带动引绳旋转，从而将大 绳倒入天车游动滑车滑轮组绳系，完成穿绳作业。

1、准备工作：

（1）将液压钢绳绞车设备平稳放在钻台下场地的侧面。

（2）将高压液压管线一端与井场的液压大钳的液压泵相连接，另一端与液压钢绳绞车控制阀组相连接。

（3）检查液压管线接头是否正确牢固连接，确认油泵已处于工作状态。

（4）检查井场所有人员撤离作业区后，方可开始倒绳作业。

（5）操作时必须有一人负责液压系统操作，一人负责嘹望、指挥，同时协作完成倒绳作业。

     2、使用说明：

（1）抽大绳作业时，首先确定钻机场地无闲杂人后，将固定在钻机绞车上的大绳活绳头松开，并将大绳从死绳器上松开，必须按规定将大绳尾部用棕绳捆绑引导后，才能挂上单面牙嵌离合器，松开付滚筒轴上刹车手柄，操作手动换向阀、启开动油马达，钢丝绳轮盘转动缓慢抽大绳并使其全部收回至（大绳滚筒）用户自备的钢丝绳轮盘。

（2）穿大绳作业时，首先，用滑轮将引绳方向调整至方便作业的位置，然后，将引绳穿过游动滑车及天车组成的绳系，用绳连接套与大绳头相联，这时将液压钢绳绞车单面牙嵌离合器与引绳滚筒挂合，使大绳滚筒处于自由行程状态。检查井场作业区内无人后，松开付滚筒轴上刹车手柄，操作手动换向阀、启动液马达，缓慢带动引绳滚筒旋转缠卷引绳，从而使大绳导入游动系统，完成穿大绳作业后。要及时将大绳活绳头固定在钻机绞车滚筒体上，将死绳固定在死绳器上。

  （3）操作完毕后，拉下手动制动手柄，将主轴锁紧。

六、HJC-70L液压钢绳绞车的优点

1、该装置操作平稳，速度可调，适应性好。

2、该产品适用于抽钢绳作业，操作便捷。

3、该装置大幅度减轻了井队工人的劳动强度，提高了安全系数和工作效率，缩短搬家时间。

4、HJC-70L液压钢绳绞车结构紧凑，方便钻井队搬迁、运输、安装保养和使用。

4、性能可靠，现场反映良好，深受钻井公司及一线工人的欢迎。

   1、绞车的刹车机构为常闭状态，启动时应先把刹车手柄往下拉，刹车松开，方可起动液压马达。

2、换挡时必须停车换挡。搬运过程中，应将单面牙嵌离合器与大滚筒挂合运输，防止转动；

3、液压管线用后要封住管口，盘成不小于600毫米的直径圆盘储存、运输。

4、在抽钢绳时，必须按规定将大绳尾部用棕绳捆绑引导后，再拆

除尾绳固定，检查井场所有人员撤离作业区后，方可开始倒绳作业。

5、液压系统使用46号抗磨液压油，每年4月10月更换用油一次。

6、系统轴承座采用钙基润滑脂即可，每三个月加注一次。

1、订货时，用户对钢绳绞车的动力、速度如有特别要求时，需特别声明。

2、订货时有以下几种颜色可以选择。

内容 序号      颜色	主机	滚筒	链条盒
1	蛋壳青	黑色	红色
2	桔红	黑色	红色
3	天兰	黑色	黄色
说  明：订货时用户如无声明按1配色，需特殊颜色可另外声明。
