一、工作原理介绍

1、结构

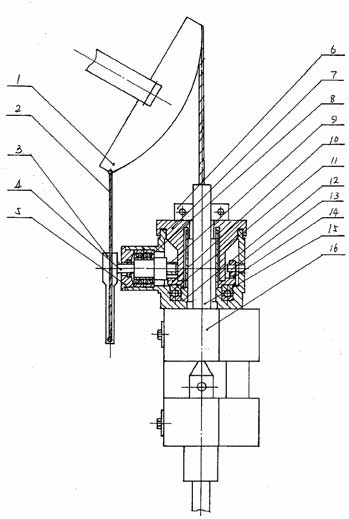

HZYX-28抽油杆旋转器原理图



HZYX-28抽油杆旋转器：主要由1、驴头 2、钢丝绳3、扳手4、偏心轴5、轴头盖板6、抽油杆7、上盖8、轴承9、棘爪II 10、棘轮11、推力轴承12、壳体13、棘爪销14、棘爪I 15、抽油杆16、悬绳器总称等组成旋转装置。HZYX-28抽油杆旋转器结构紧凑，造型新颖，安装方便，转动平稳。抽油杆旋转器同抽油机一起转动，不需要单独操作。

2、功能、用途

   HZYX-28抽油杆旋转器主要用于石油、天然气采油井口上，利用抽油机上下往复运动的动力，使抽油杆慢慢转动的一种装置。抽油杆旋转器带动抽油杆缓慢的旋转，可以减少抽油杆与油管的偏磨，延长抽油杆、油管的使用寿命，为采油厂节约更换抽油杆、油管的成本。

3、工作原理

HZYX-28抽油杆旋转器就是利用抽油机上下往复运动的动力，通过抽油机前驴头1，¹/₈"钢丝绳2，手柄3，偏心轴4，棘爪І 9。将动力传递给棘轮10，棘爪І 9拨动棘轮10转动。实现了将上下往复运动的动力变为圆周转动动力，使抽油杆缓慢旋转，达到减少抽油杆与油管偏磨的目的。

   HZYX-28抽油杆旋转器在石油、天然气采油井口的使用。首先将HZYX-28抽油杆旋转器安装在已调好行程的抽油机悬绳器上，让抽油杆穿过抽油杆旋转器中心孔。在HZYX-28抽油杆旋转器上盖上方卡一个抽油杆卡箍，使抽油杆的悬重压在抽油杆旋转器上盖上。抽油杆旋转器与抽油机前驴头的连接，用一根¹/₈"的钢丝绳，一端固定在抽油机前驴头的下端，另一头固定在抽油杆旋转器的手柄上。钢丝绳的长短根据抽油机定。这样抽油杆旋转器在抽油机的安装就完毕了。

   HZYX-28抽油杆旋转器的旋转。当抽油机的前驴头在下死点时，抽油杆旋转器手柄也垂直向下。当抽油机的前驴头向上移动时，抽油机的前驴头与抽油杆旋转器手柄用¹/₈"钢丝绳连接。抽油机前驴头通过¹/₈"钢丝绳拉着抽油杆旋转器手柄也向上摆动半圈（170º）。抽油杆旋转器手柄与偏心轴固定在一起，偏心轴也转动半圈（170º）。偏心轴的一端装有棘爪І，偏心轴转动半圈（170º），偏心轴的偏心距上装的棘爪І拨动棘轮顺时针转动一个齿。棘轮的下面有推力轴承支承着。上盖压在棘轮上，棘轮转动，上盖也转动。抽油杆用卡箍卡死，抽油杆悬重在上盖上。抽油杆旋转器上盖转动，抽油杆也就跟着转动。抽油杆旋转器转动时只能顺时针方向转动。为了确保棘轮不逆转而设计了棘爪Ⅱ。

  HZYX-28抽油杆旋转器的旋转。当抽油机的前驴头向下移动时，抽油杆旋转器的手柄失去了抽油机前驴头¹/₈"钢丝绳的拉力。手柄靠自己的重力自动垂直向下，手柄与偏心轴固定在一起。偏心轴回位，棘爪І也回位。抽油机的前驴头每向上一次，棘轮就顺时针转动一个齿。抽油机的前驴头每向下一次，抽油杆旋转器手柄、偏心轴、棘爪І回位一次。这样将抽油机的上下往复运动的动力变成了抽油杆旋转器的圆周运动旋转力，使抽油杆旋转，减少抽油杆与油管的偏磨。

二、主要技术参数

型号：HZYX

旋转器通径：Φ40

上盖回转直径：Φ150

有效载荷：16000Kg

外形尺寸：240×150×135

重量：16kg

三、原理图

参看：HZYX-28抽油杆旋转器传动原理简图

四、技术创新点

1、利用抽油机的上下往复运动的动力变成抽油杆旋转器的圆周运动旋转力，使抽油杆旋转。

2、将棘爪、棘轮传动、制动的原理用于抽油杆旋转器，使抽油杆旋转
